ALOS

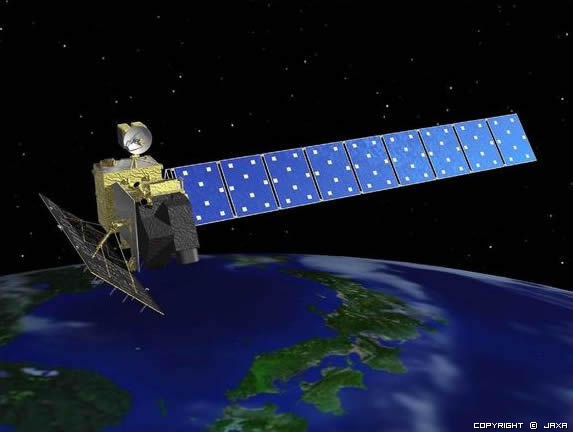

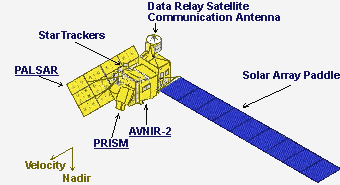

JAXA (Japon Uzay Ajansı) tarafından geliştirilen ALOS (Daichi) uydusu, J-ERS ve ADEOS uydularından sonra bu teknolojilerin daha da geliştirilerek uygulandığı bir uydudur. Bu uydunun üzerinde üç farklı sensör bulunmaktadır.

Sahibi: JAXA (Japon Uzay Ajansı)
Yörüngeye Atılış tarihi: 24 Ocak 2006
Testlerin Bitişi: 23 Ekim 2006
• Dizayn Ömrü: 3-5 yıl
• Ağırlık: Yaklaşık 4 ton
• Yörünge: Güneş-uyumlu( Sun-synchronous sub-recurrent)
 Uçuş Yüksekliği: 691.65 Km (ekvator’da)
 Eğim: 98.16o
• Veri Transfer Hızı: 240 Mbbs (Data Relay Technology Satellite yolu ile) 120 Mbbs (Doğrudan Transfer ile)
Yörünge Tekrarı: 46 Gün
Kayıt Kapasitesi: 90Gbytes
 Veri Satışı: Türkiye dahil ADEN bölgesi için ESA (Avrupa Uzay Ajansı) tarafından sağlanmaktadır. NİK yetkili Türkiye distribütörüdür.

PALSAR ( Phased Array type L-band Synthetic Aperture Radar)
Palsar, L-Band SAR (Yapay Açıklıklı Radar) sensörü , gece veya gündüz her türlü hava koşulunda, 10 ila 100m mekansal çözünürlüklü görüntüler sağlayabilmektedir.

PRISM (Panchromatic Remote-sensing Instrument for Stereo Mapping)
Prism, üç adet (öne, nadir ve arkaya yönlendirmeli) 2.5 m mekansal çözünürlüğe sahip pankromatik teleskoptan oluşan, stereoskopik görüntüleme sistemidir.

AVNIR-2 (Advanced Visible and Near Infrared Radiometer type 2)
AVNIR-2, sensörü 10m mekansal çözünürlüğe ve dört spektral kanala ( görünür ve yakınkızıl ötesi dalga boylarında) sahip olup, kara ve kıyı alanlarını gözlemlemek için dizayn edilmiş radyometredir.

ALOS Hakkında detaylı bilgilere aşağıdaki linklerden ulaşabilirsiniz;
http://earth.esa.int/ALOS/
http://www.eorc.jaxa.jp/ALOS/

PALSAR TEKNİK ÖZELLİKLERİ




• L-Bant (1270)
• Yüksek Çözünürlük
• Geniş gözlem çerçevesi
• Full-polarimetrik gözlem
• Değişken off-nadir açıları (gözlem açıları)

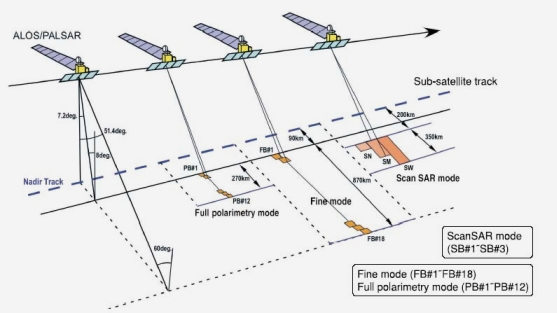

Mod Fine modu ScanSAR modu Full polarimetri modu Açıklamalar
Frekans L-band Merkez Frekans 1270 MHz
Band Genişliği 28MHz 14MHz 14MHz/28MHz 14MHz
Polarizasyon HH or VV HH+HV or VV+VH HH or VV HH+HV+VH+VV
Insidan açısı menzili 8 - 60 derece 8- 60 derece 18 - 36 derece (3scan)
18 - 40 derece (4scan)
18 - 43 derece (5scan)
8 - 30 derece off-nadir açısı menzili: 10 - 51 derece
Menzil Çözünürlüğü 7 - 44m 14 - 88m 100m (çoklubakış) 24 - 89m
Çerçeve Genişliği 40 - 70km 40 - 70km 250km (3 scan)
300km (4 scan)
350km (5 scan)
20 - 65km
Bit Değeri 5 bit 5 bit 5 bit 5 bit
Veri Transfer Hızı 240Mbps 240Mbps 120Mbps / 240Mbps 240Mbps
Radyometrik Doğruluk relatif doğruluk -görüntü : 1dB den az
relatif doğruluk -dönüş : 1.5dB den az

Anten Boyutu azimut : 8.9m x yükseklik : 3.1m

Başlangıç ve Sonlanma Tarihi 24.01.2006 – 22.04.2011
Yersel Çözünürlük (m)
10-100
Radyometrik Çözünürlük (bit)
3/5
Şerit Genişliği (km)
20-350
Polarizasyonr
HH, W/H H+HV, W+VH L-Band 1270 MHz, 23.6 cm.
Görüntüleme Sıklığı (gün)
46 (2)

Alos Palsar Ürünleri
Ürün Tipi
Algılama Modu Açıklama
Level-1.0
Yüksek Çözünürlük Modu
Polarimetri Modu
ScanSAR Modu
Ham veriye (Level 0) bit düzenlemesi ve yörünge bilgisi ekleme gibi düzeltmeler getirilerek elde edilir
Level-1.1
Yüksek Çözünürlük Modu Polarimetri Modu  Level 1.0 verisine SAR iyileştirmesi yapılarak üretilir. Single-look complex (SLC) verisidir.
Level-1.5
Yüksek Çözünürlük Modu  Level 1.0 verisine SAR iyileştirmesi yapılarak üretilen tek polarizasyonlu veridir.
Level-4.1
Yüksek Çözünürlük Modu
Polarimetri Modu
Level 1.0 verisine SAR iyileştirmesi yapılarak üretilen çift polarizasyonlu veridir.
Level-4.2
ScanSAR Modu   3 tarama
ScanSAR Modu   4 tarama
ScanSAR Modu   5 tarama
Level 1.0 verisine SAR iyileştirmesi yapılarak üretilen ScanSAR modunda elde edilmiş veridir.

PRISM TEKNİK ÖZELLİKLERİ

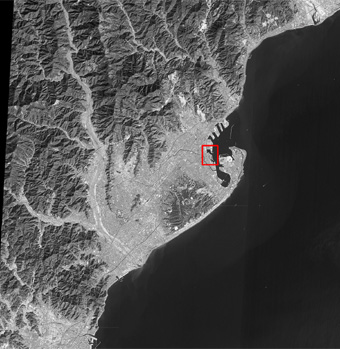

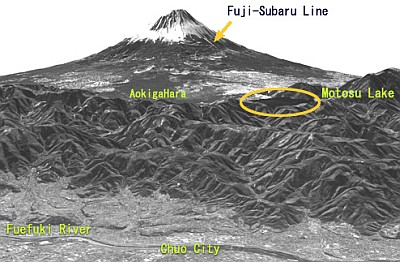

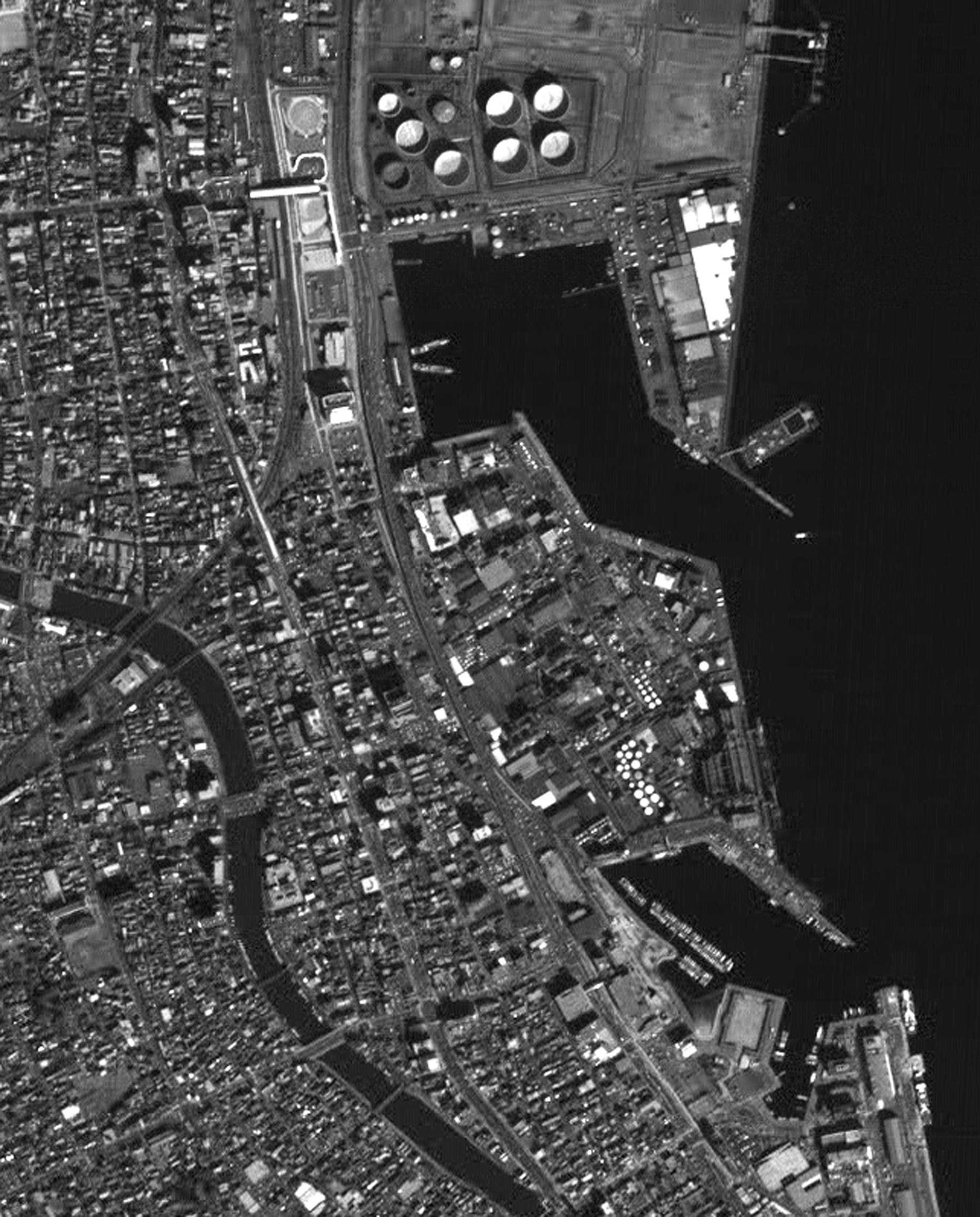

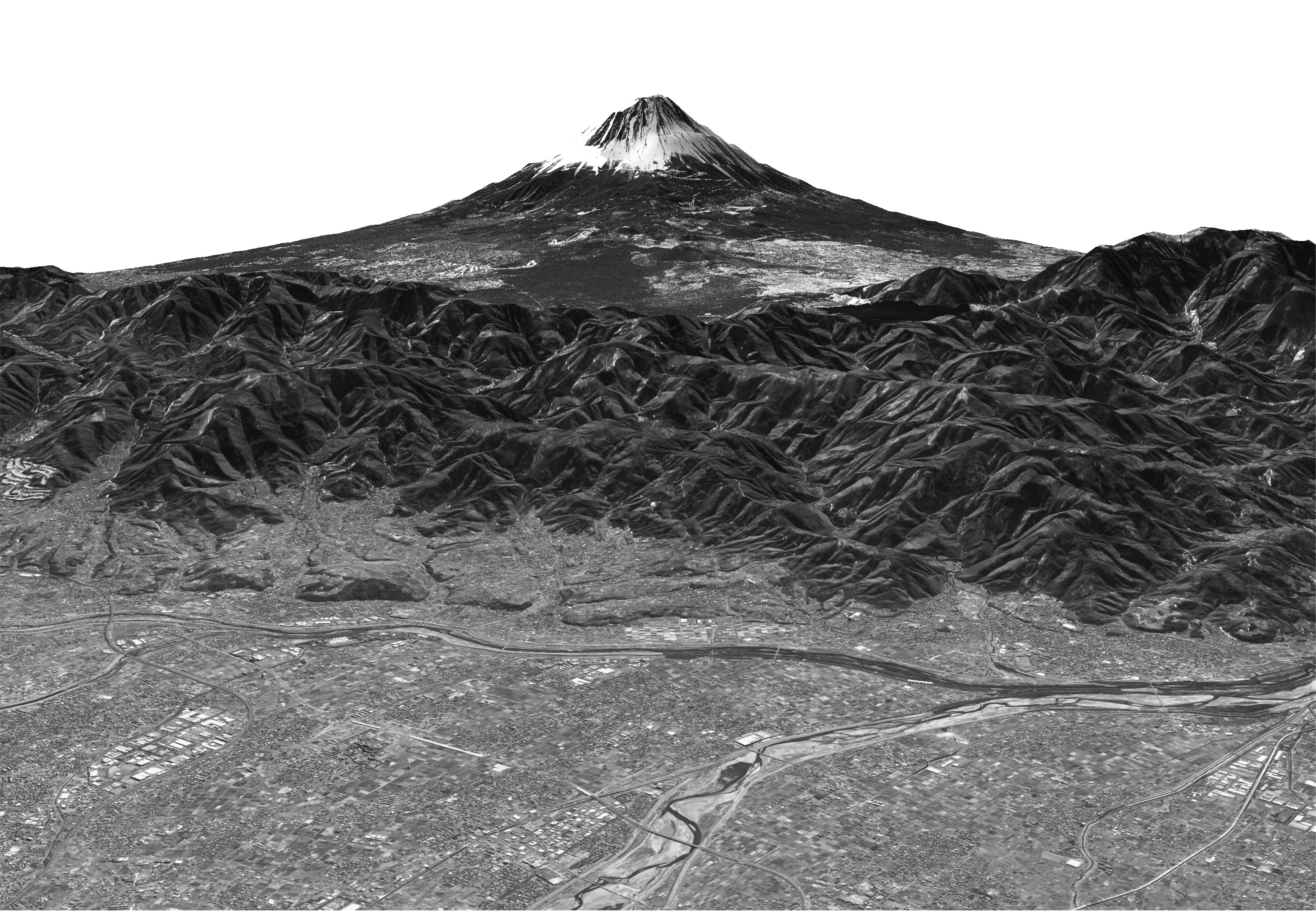

PRISM ile gözlemlenmiş olan Mt. FujiView of Shimizu Port, Japan observed by the PRISM aboard the ALOS. Feb. 14, 2006  Kaynak:JAXAPRISM (Panchromatic Remote-sensing Instrument for StereoMapping) 2.5 m mekansal çözünürlüğe sahip; öne, nadir ve arkaya bakışlı 3 bağımsız teleskoptan oluşmaktadır. PRISM sistemi uçuş yörüngesi boyunca stereoskopik görüntüleme yapmaktadır. Öne ve arkaya bakışlı teleskopların açısı nadirden ±24° dir.Teleskoplardaki bu konfigürasyon elde edilen stereoskopik görüntülerdeki Baz/yükseklik (base to height ratio) oranını 1.0 The area of Shimizu Port was enlargedolmasını sağlar.Bu stereo haritalama için en uygun olan orandır. Her bir radyometre, Dünya’nın dönüşünden ileri gelen sapmaları düzeltmek ve tam bindirmeliüçlü (triplet) görüntü elde edebilmekiçin elektrikli yönlendirme fonksiyonunu (±1.5°) kullanır.
PRISM nadir görüntülemede 70km, öne ve arkaya yönlendirmali görüntülerde ise 35 km lik şerit genişliğine sahiptir.



Band Sayısı 1 (Pankromatik)
Dalgaboyu 0.52 ile 0.77 mikron arası
Optik Sayısı 3 (Nadir; Forward; Backward)
Baz-Yükseklik oranı 1.0 (Öne ve arkaya bakışlı teleskoplar arası)
Mekansal Çözünürlük 2.5m (Nadir’de)
Şerit Genişliği 70km (Sadece Nadir) / 35km (Triplet mode)
S/N > 70
MTF > 0.2
Detektör sayısı 28000 / band (Swath Width 70km)
14000 / band (Swath Width 35km)
Yönlendirme Açısı -1.5 to +1.5 degrees (Triplet Mode, Cross-track direction)
Dinamik Çözünürlük 8 bit

Görüntüleme Tipleri
Mode 1 Triplet (üçlü) görüntüleme modu ( Öne, arkaya ve Nadir bakışlı), şerit büyüklüğü 35km
Mode 2 Nadir (70km) + Arkaya /Backward (35km)
Mode 3 Nadir (70km)
Mode 4 Nadir (35km) + Öne/ Forward (35km)
Mode 5 Nadir (35km) + Arkaya/ Backward (35km)
Mode 6 Öne/Forward (35km) + Arkaya/Backward (35km)
Mode 7 Nadir (35km)
Mode 8 Öne/ Forward (35km)
Mode 9 Arkaya Backward (35km)


AVNIR TEKNİK ÖZELLİKLERİ

AVNIR-2 (Advanced Visible and Near Infrared Radiometer) sensörü görünür ve yakınkızıl ötesi 10 metre mekansal çözünürlükte 4 spektral kanala sahiptir. Şerit genişliği 70 km olan AVNIR-2 sensörü, uçuş yönüne açılı (across track ± 44° ) olarak görüntüleme yapabileceği için aynı bölgeyi bir yada iki gün aralıkla da görüntüleyebilir.


Band Sayısı 4
Dalgaboyları Band 1 : 0.42 - 0.50 mikron
Band 2 : 0.52 - 0.60 mikron
Band 3 : 0.61 - 0.69 mikron
Band 4 : 0.76 - 0.89 mikron
Mekansal Çözünürlük 10m (Nadir’de)
Şerit Genişliği 70km (Nadir’de)
S/N > 200
MTF Band 1,2,3 : > 0.25
Band 4 : > 0.20
Detektör sayısı 7000 / band
Yönlendirme Açısı -44 ile +44 derece
Dinamik Çözünürlük 8 bits

Note: AVNIR-2 88.4 derece kuzey enlemleri ve 88.5 güney enlemleri dışında görüntüleme yapamamaktadır.

PRISM sensörü özellikle kullanıcılara yeterli çözünürlüğe ve konumsal doğruluğa sahip stereo görüntülerin sağlanarak 1:25,000 ölçeğinde harita yapabilmesi için dizayn edilmiştir.

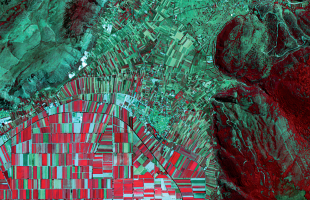

AVNIR sensörünün 10m çözünürlükteki multispektral verileri arazi örtüsü sınıflandırılması (vegetasyon, orman vb.) gibi çalışmalar için uygundur.

PALSAR hava şartlarından etkilenmeden görüntüleme yapabilir. Sağladığı görüntüler en çok interferometrik çalışmalarda kullanılmaktadır.

Ayrıca tüm sensörleri herhangi bir doğal afet durumunda görüntü elde edilmesi için proğramlanabilmektedir. Genel olarak bu uydunun görüntülerinin kullanıldığı alanlar aşağıdaki şekilde özetlenebilir.

• Yüksek Çözünürlüklü Sayısal Yükseklik Modeli
• Arazi Kullanımı ve arazi örtüsü haritalanması
• Ekosistem, tarım ve ormancılık araştırmaları
• Toprak erozyonu ve deformasyon takibi (interferometri)
• Çölleşmenin izlenmesi
• Jeolojik çalışmalar
• Su kirliliği analizleri
• Kar  ve buz çalışmaları

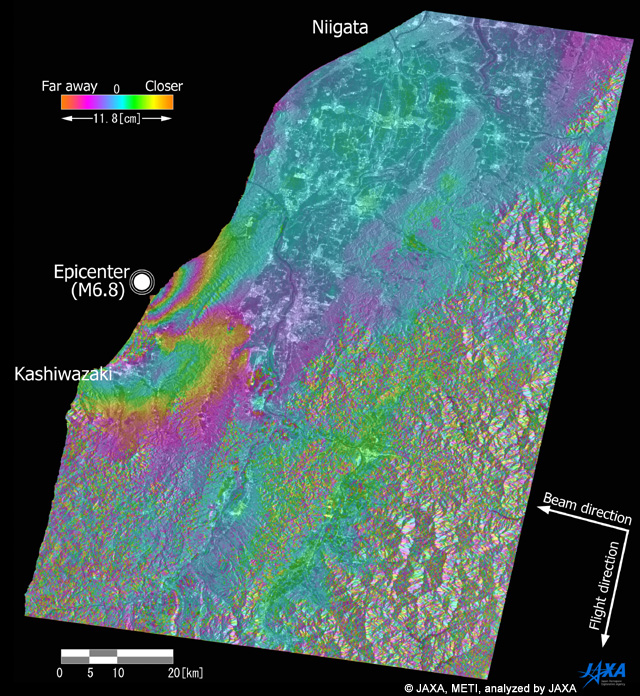

ALOS-Palsar uydusu gözlemleri sonucu, 2007 Niigata-ken Chuetsu Deniz depremi (M 6.8)  sonucu oluşan kıyı deformasyonu (Kaynak:JAXA)
