Optech Lynx Kameralar
Kameralar, Lynx Mobile Mapper™ ile elde edilen lidar verilerini zenginleştirmede ve tamamlayıcı bir etken olarak taranan bölgelere ait gerçek zamanlı koordinatlı görüntülere sahip olmanıza imkan sağlar. Bu veri müşterileriniz için hem kendisi hem de lidar verisi ile birleştirilip renkli nokta bulutları olarak kullanıldığında büyük bir imkan olarak sunulmaktadır. Bu tarz bir çoklu sensör sistemi, minimum harcama ve operasyonel giderle gerçekten lidar verisine değer katmaktadır.

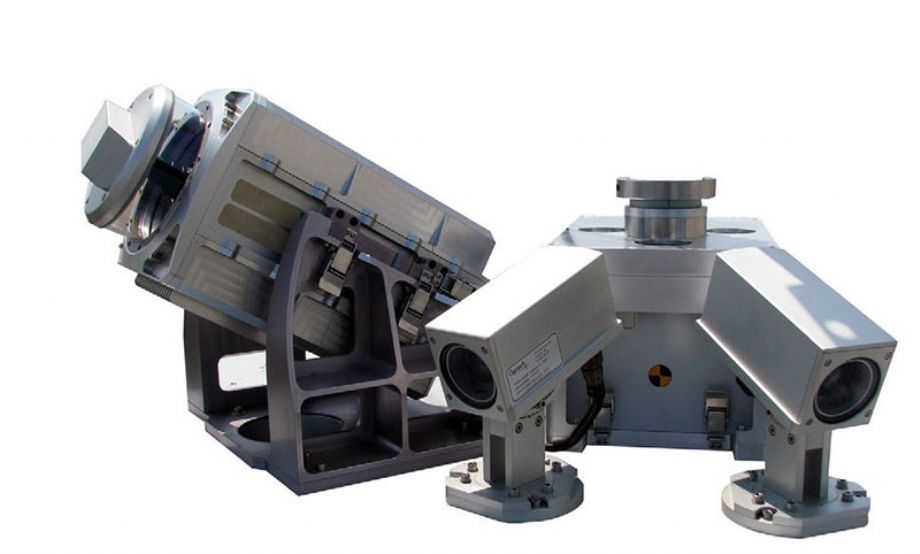

Optech Lynx ile birlikte iki çeşit kamera sunmaktadır: İkiden dört adede kadar 5-MP kameralardan oluşan standart bir set, veya Point Grey Ladybug® 360° görüntüleme kamerası. Her ikisi de hareketli bir aracın üzerine dış mekan kullanımı için tasarlanmış ve Lynx Survey yazılımı ile entegre edilmiş olup, böylece bu kameraları kolayca Lynx iş akışının bir parçası yapabilirsiniz.
Avantajları
- Ortak POS verisi için çatı üzerinde Lynx sensörleri ile birlikte kurulum
- Her görünütünün jeoreferanslandırılması için GPS saati ile registrasyon
- Lynx Survey yazılımı ile entegre çalışma
- Daha iyi kalite kontrolü için lidar verileri ile eşzamanlı veri toplama
- Yüksek hızlı mobil veri toplama için sağlamlaştırılmış yapı
- Özelleştirilebilir konum ve oryantasyon (5-MP kameralar için)
- 360° kamera görüş açısı (Ladybug®)
Yazılım
| Parametreler | 5-Megapiksel kamera |
| Lenler, standard | Fl.4/8 mm lenler |
| Çerçeve Hızu | 3 FPS′e kadar |
| Görüntü Çözünürlüğü | 2456 x 2058, ölçeklendirilebilir |
| Görüş Açısı | Yatay 57°, dikey 47° |
| CCD/çip boyutları | 2/3" Bayer mozayik renk progresiv tarama |
| Piksel boyutu | 3.45-|jm kare piksel |
| Güç | 12 VDC |
| Ağırlık (1) | 200 g |
| Boyutlar (H x W x L) (1) | 55 x 55 x 55 (mm) |
| Şok Dayanım | 70 G |
| Vibrasyon | 10 G (20 Hz - 200 Hz) |
| Çalışma/saklama sıcaklığı | -5°C - +45°C / -25°C - +60°C |
| Çalışma//saklama relatif nem | 20-90% yoğuşmasız |

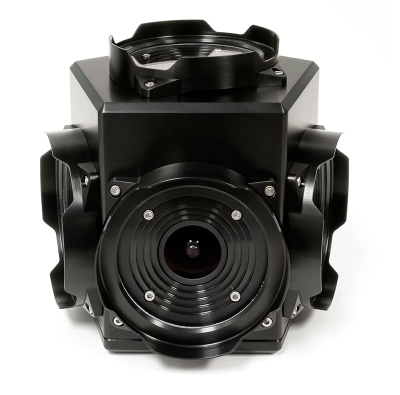

| Parametreler | Ladybug® LD3-20S4C Kamera | Ladybug® LD5-U3-51S5C-44 Kamera |
| Görüntü Sensör modeli | Sony 2.0 MP 1/1.8" ICX274 | Sony 5 MP 2/3" ICX655 |
| Görüntüleme Sensör Tipi | 6 x Sony progresiv tarama renkli CCDler (5 yatay halka üstünde, 1 üstte) | 6 x Sony ICX655 CCD |
| Maksimum Çözünürlük | 1616 (H) x 1232 (V) (her sensör) | 2048 (H) x 2448 (V) (her sensör) |
| Piksel boyutu | 4.4 urn (H) x 4.4 urn (V) | 3.45 um |
| A/D dönüştürücü | 12 bit | 12 bit |
| Dijital Arayüzler | 9-pin 1394b (FireWire) 800 Mb/s kamera control için , video veri iletimi ve güç kaynağı | USB 3.0 güvenli bağlantı için kilitli vidalı |
| Boyutlar (W x H) | 134 mm x 141 mm | 197 mm x 160 mm (lens başlığı ile birlikte ) |
| Lensler | 6 x 3.3-mm fokal uzunlukta mikrolensler | 6 x 4.4-mm fokal uzunlukta lensler |
| Görüş Açısı | LD3 görüş açısı (FOV) altı kameranın her birinde 113° uzun taraf boyunca, 85° kısa taraf boyunca (tam küre alanın >80%) | Tam küre alanın 90% ı |
| Maksimum Çerçeve Hızı | 3 FPS e kadar | 2 FPS e kadar |
| Genel Amaçlı I/O portları | 8-pin GPIO konnektörü -tetikli flaş, seri port ve dış güç kaynağı için | 12-pin GPIO konnektörü - Harici tetikleme girişi, flaş çıkışı ve kamera gücü |
| Güç Gereksinimleri | 8-30 V ile IEEE 1394b kablo veya 8-pin GPIO konnektörü | 12-24 v, 13w GPIO üzerinden |
| Kamera Başlık Ağırlığı | 2.4 kg | 3.0 kg |
| Çalışma/saklama sıcaklığı | 0° - 45°C / -30°C - +60°C | 0° - 45°C / -30°C - +60°C |
| Çalışma//saklama relatif nem | 20-80% / 20-95% yoğuşmasız | 20-80% / 20-95% yoğuşmasız |
| Enstantane | Global enstantane; otomatik/manuel/tek-itişli/ dış enstantane modları; 0.01 ms - 4.2 saniye (genişletilmiş enstantane) | Global enstantane; otomatik/manuel/tek-itişli/ dış enstantane modlar; 0.02 ms - 2 saniye (genişletilmiş enstantane) |
